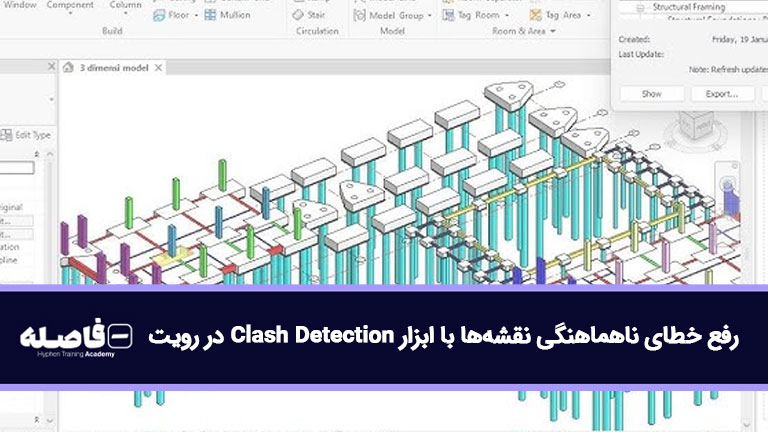

راهنمای فنی و اجرایی رفع ناهماهنگی نقشهها با ابزار Clash Detection در Revit
در دنیای مدرن مهندسی، دقت حرف اول را میزند. ناهماهنگی بین نقشههای معماری، سازه و تأسیسات (MEP) یکی از چالشهای همیشگی در پروژههای ساختمانی است که در روشهای سنتی باعث صرف هزینههای گزاف بازطراحی و تخریب در مرحله اجرا میشد. حضور در یک کلاس رویت در مشهد به شما این دیدگاه را میدهد که چگونه با استفاده از تکنولوژی مدلسازی اطلاعات ساختمان (BIM)، پیش از شروع عملیات عمرانی، تمامی این تداخلات را در فضای مجازی شناسایی و رفع کنید. ابزار Clash Detection در نرمافزار رویت، نه یک قابلیت ساده، بلکه یک فرآیند هوشمند برای تضمین کیفیت و کاهش ریسکهای مالی پروژه است.
هماهنگی بینرشتهای؛ ضرورت استفاده از تشخیص تداخل
در پروژههای بزرگ، دیسیپلینهای مختلف مهندسی به صورت همزمان روی مدلهای خود کار میکنند. معمار فضای داخلی را طراحی میکند، مهندس سازه ستونها و تیرها را جانمایی میکند و مهندس تأسیسات مسیر کانالها و لولهها را ترسیم مینماید. بدون یک سیستم یکپارچه، احتمال برخورد این عناصر با یکدیگر بسیار زیاد است. فرآیند تداخلگیری (Coordination) به معنای تطبیق این مدلها بر روی یکدیگر است تا اطمینان حاصل شود که هیچ دو عنصری در فضای فیزیکی ساختمان با هم برخورد ندارند. این کار نه تنها دقت نقشههای شاپ (Shop Drawings) را بالا میبرد، بلکه از توقفهای ناگهانی در کارگاه ساختمانی جلوگیری میکند.
دستهبندی تداخلات: تداخل سخت در مقابل تداخل نرم
برای رفع ناهماهنگیها، ابتدا باید ماهیت برخورد را درک کرد. تداخلات در رویت معمولاً به دو دسته اصلی تقسیم میشوند:
- تداخل سخت (Hard Clash): این زمانی است که دو عنصر فیزیکی دقیقاً در یک نقطه از فضا قرار گرفتهاند. برای مثال، عبور یک لوله فولادی از میان یک تیر بتنی یا برخورد یک ستون با دیواره کانال هوا. این تداخلات باید ۱۰۰ درصد پیش از اجرا رفع شوند.
- تداخل نرم یا حریم (Soft Clash): در این حالت برخورد فیزیکی وجود ندارد، اما حریم استاندارد رعایت نشده است. مثلاً قرار گرفتن سیمهای برق در نزدیکی لولههای آب گرم یا عدم وجود فضای کافی برای دسترسی تکنسین به تابلو برق.
شروع فرآیند Interference Check در محیط رویت
برای اجرای فرآیند تداخلگیری، رویت ابزاری داخلی به نام Interference Check را در اختیار کاربران قرار میدهد. این ابزار در تب Collaborate قرار دارد. برای شروع، ابتدا باید مدلهای سایر رشتهها را در فایل اصلی خود “لینک” (Link) کنید. پس از کلیک بر روی گزینه Run Interference Check پلتفرمی باز میشود که به شما اجازه میدهد دستهبندیهای مورد نظر برای مقایسه را انتخاب کنید. مثلاً میتوانید در لیست اول “دیوارها” و در لیست دوم “لولهها” را انتخاب کنید تا تمامی نقاطی که لوله از دیوار عبور کرده (بدون تعبیه داکت) شناسایی شوند.
تحلیل و مدیریت گزارش تداخلات (Interference Report)
پس از اجرای بررسی، رویت یک پنجره گزارش (Report) نمایش میدهد. این گزارش شامل لیست تمامی برخوردهای شناسایی شده به همراه Element ID (کد شناسایی منحصربهفرد هر شیء) است. با کلیک بر روی هر مورد در لیست، رویت به صورت خودکار مدل را چرخانده و روی نقطه تداخل زوم میکند. اینجاست که مهندس هماهنگکننده (BIM Coordinator) باید تصمیم بگیرد که کدام عنصر جابهجا شود. معمولاً عناصری که صلبتر هستند (مانند سازه) ثابت میمانند و عناصر منعطفتر (مانند لولههای کوچک) تغییر مسیر میدهند.
فراتر از رویت: استفاده از Navisworks برای پروژههای عظیم
اگرچه ابزار داخلی رویت برای پروژههای متوسط عالی است، اما در پروژههای بسیار پیچیده که تعداد تداخلات به هزاران مورد میرسد، از نرمافزار Autodesk Navisworks استفاده میشود. نویسورک ابزاری به نام Clash Detective دارد که قدرت مدیریت بسیار بالاتری دارد. در این نرمافزار میتوانید تداخلات را گروهبندی کنید، به افراد مختلف “Assign” (ارجاع) دهید و وضعیت آنها را از “جدید” به “اصلاح شده” تغییر دهید. همچنین امکان خروجی گرفتن گزارشهای تصویری با فرمت HTML برای جلسات هماهنگی در این نرمافزار فراهم است.
تکنیکهای حرفهای برای کاهش تداخلات در زمان طراحی
بهترین راه برای رفع تداخل، جلوگیری از ایجاد آن در زمان مدلسازی است. متخصصین با استفاده از تکنیکهای زیر، میزان ناهماهنگی را به حداقل میرسانند:
- استفاده از فایلهای Shared Coordinates: مطمئن شوید که تمامی رشتهها از یک مبدا مختصات واحد استفاده میکنند تا در زمان لینک کردن، مدلها دقیقا روی هم بیفتند.
- مدلسازی بر اساس زونبندی (Zoning): پیش از شروع، فضاهای بالای سقف کاذب را بین برق، مکانیک و معماری تقسیم کنید.
- بررسی دورهای: منتظر پایان پروژه نمانید؛ هر هفته یک بار فرآیند Interference Check را اجرا کنید تا اشتباهات کوچک انباشته نشوند.
نتیجهگیری و اهمیت یادگیری اصولی
تسلط بر فرآیند Clash Detection تفاوتی است که بین یک اپراتور رویت و یک مهندس متخصص BIM وجود دارد. این مهارت به شما اجازه میدهد تا به عنوان یک مدیر هماهنگی در پروژههای بزرگ ساختمانی فعالیت کنید و ارزش افزوده واقعی را به تیم طراحی و کارفرما ارائه دهید. با یادگیری این ابزارها، شما نه تنها نقشهکشی را میآموزید، بلکه مدیریت اطلاعات و بهینهسازی فرآیند ساخت را تجربه میکنید که غایت نهایی مهندسی در عصر دیجیتال است.
